Technical data
The TE704C is the Pfizner Teletron reference for an HF solid-state receiver used by the German army. This model has been designed around 1976.
Here are its technical specifications:
- Receiving mode:
A1, A3, F1, USB, LSB,
- Frequency coverage:
10Hz steps tunable from
10Khz to 600Khz and 1.5 to 30Mhz
- Filters:
2350Hz USB,LSB,
300, 800, 6000Hz A1,A3,F1.
- BFO:
Fixed
Pictures

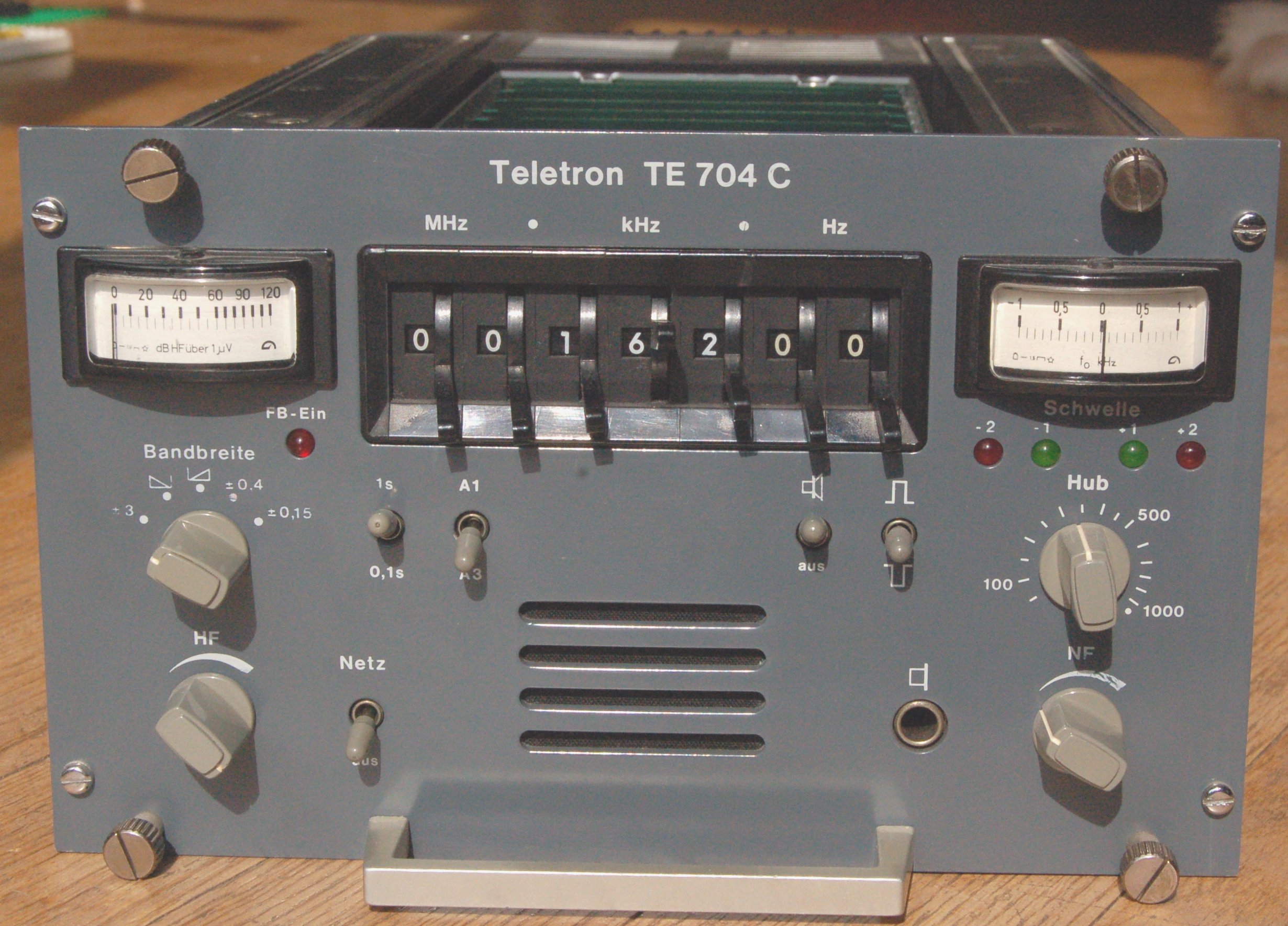

Front view |
![](/Receivers/TE704C/TE704C-AVT.tn.jpg) |

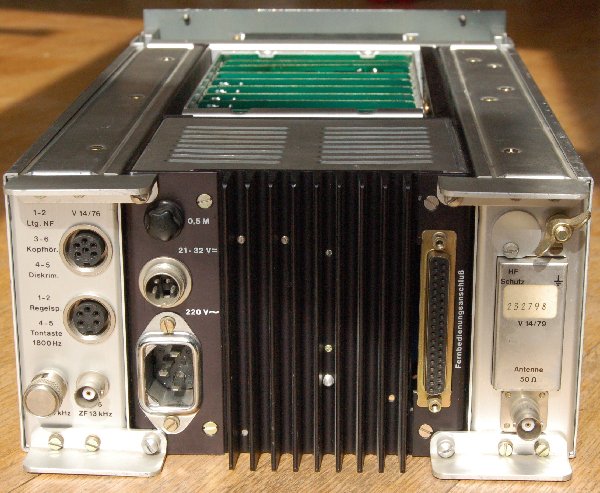

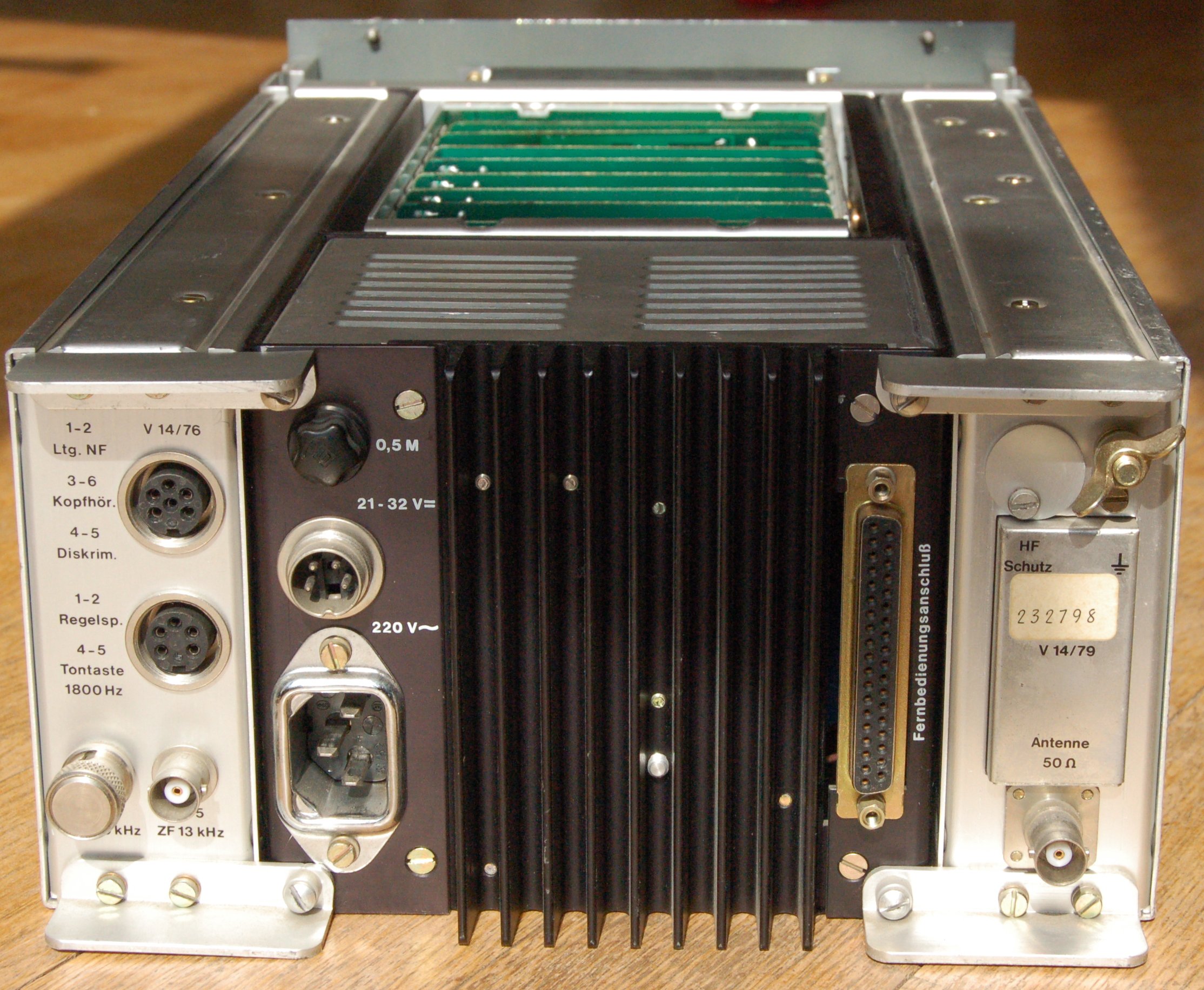

Rear view |
![](/Receivers/TE704C/TE704C-ARR.tn.jpg) |

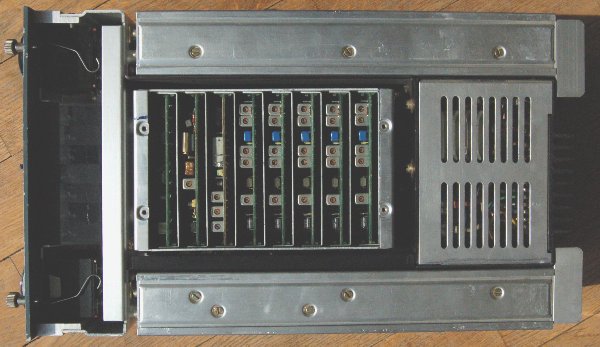

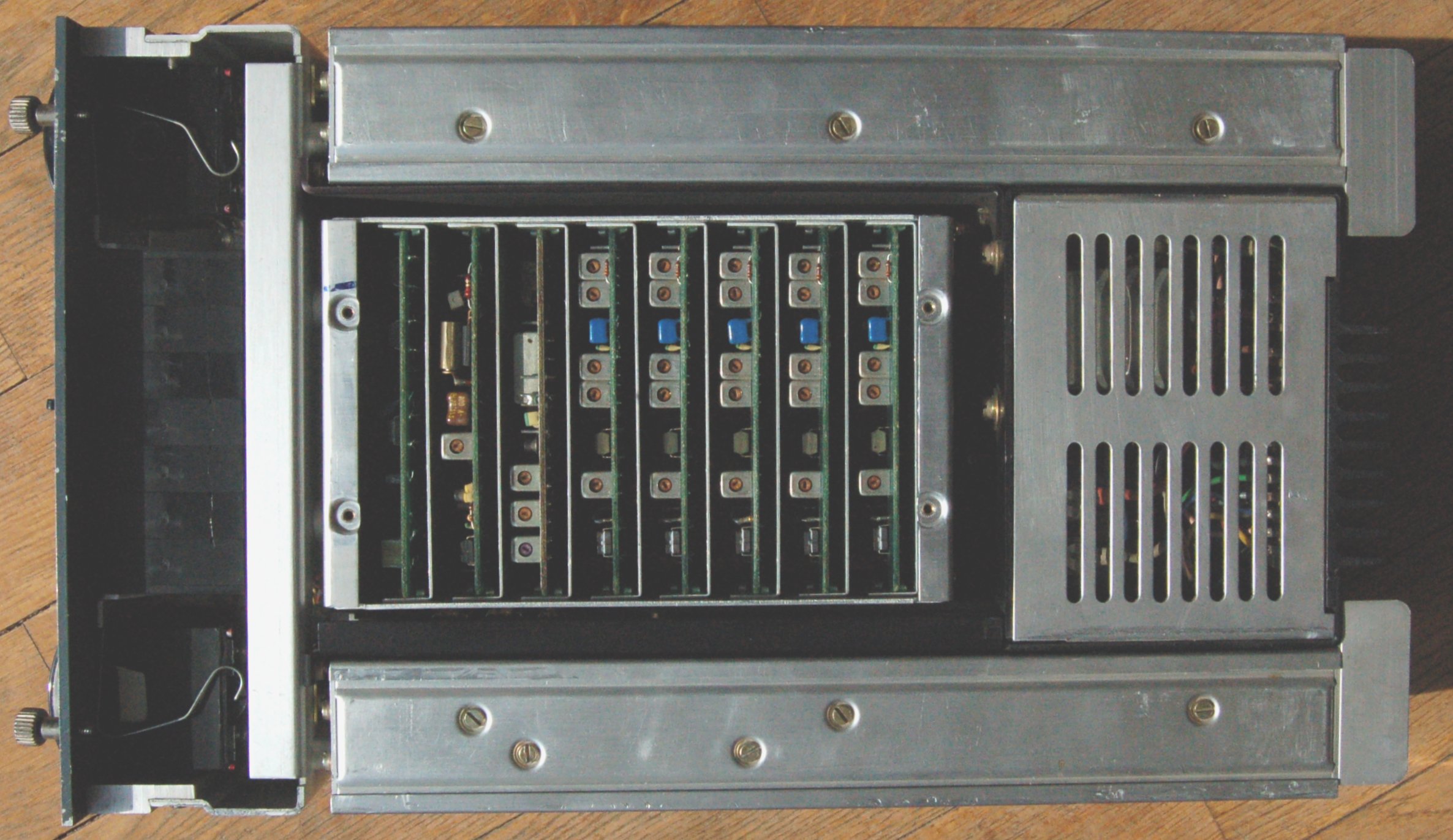

Upper view |
![](/Receivers/TE704C/TE704C-UPP.tn.jpg) |

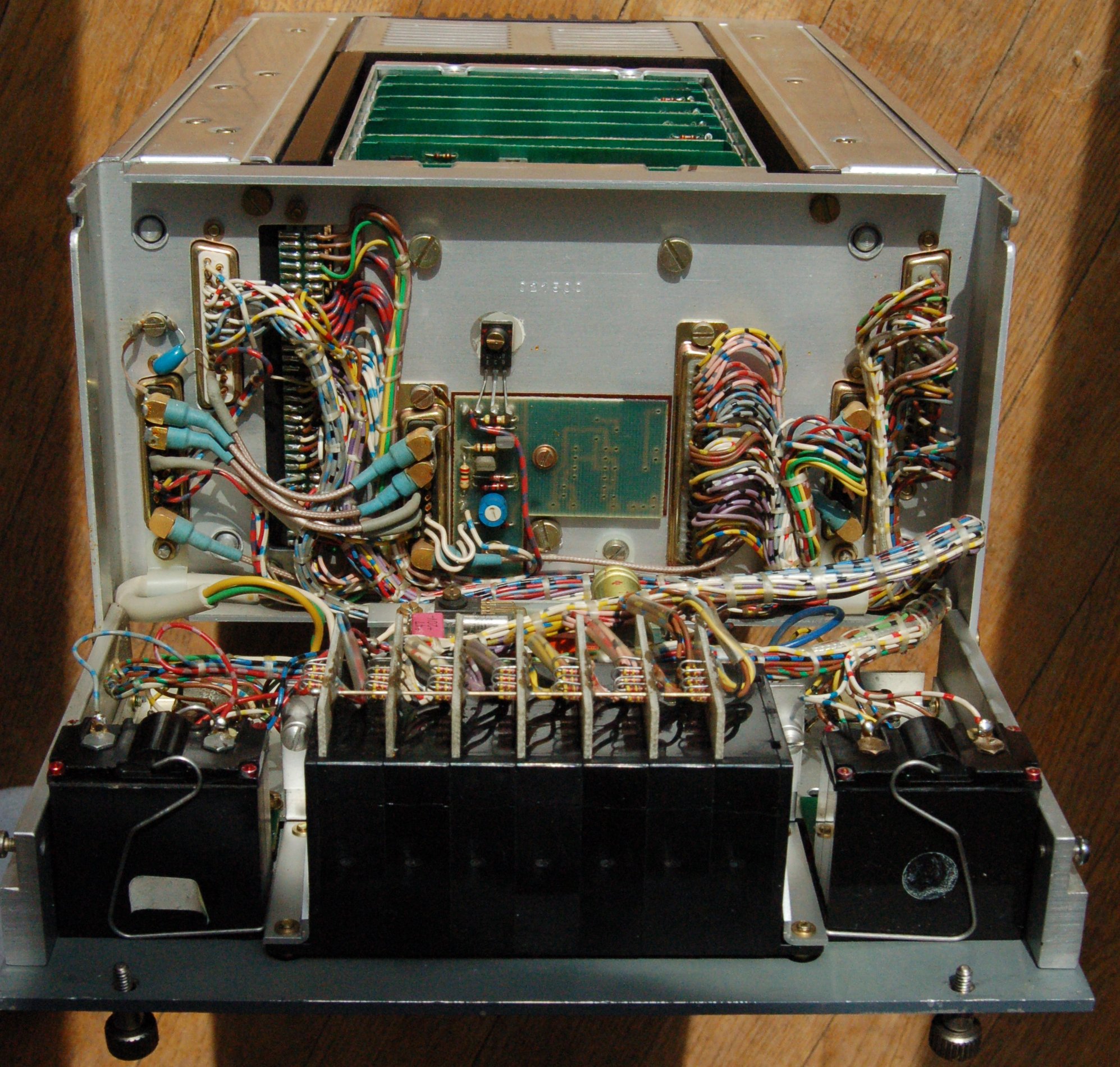

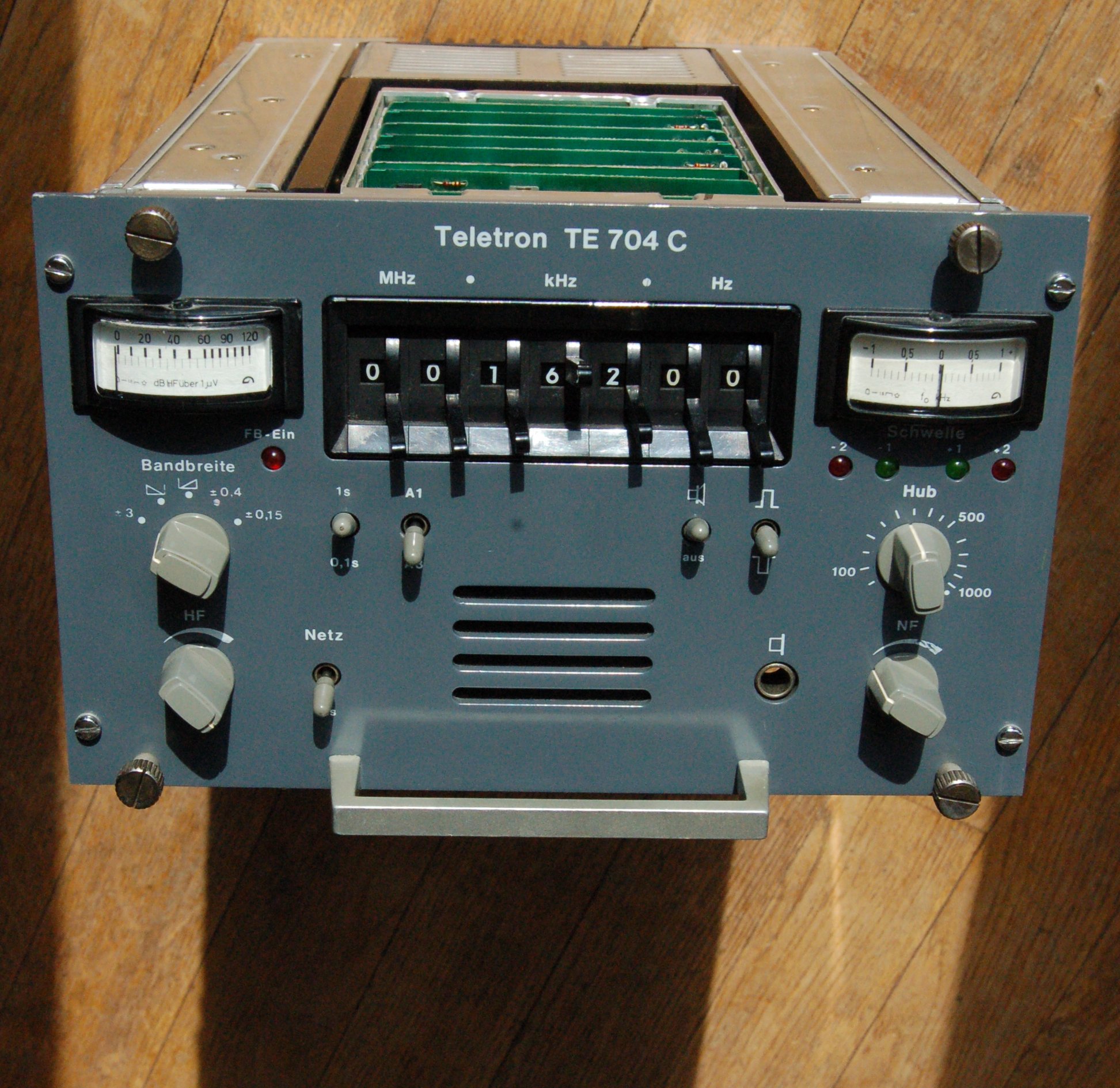

Front closed | Front opened |
![](/Receivers/TE704C/TE704C-FAC1.tn.jpg) |
![](/Receivers/TE704C/TE704C-FAC2.tn.jpg) |

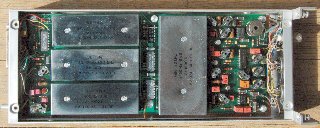

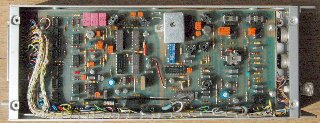

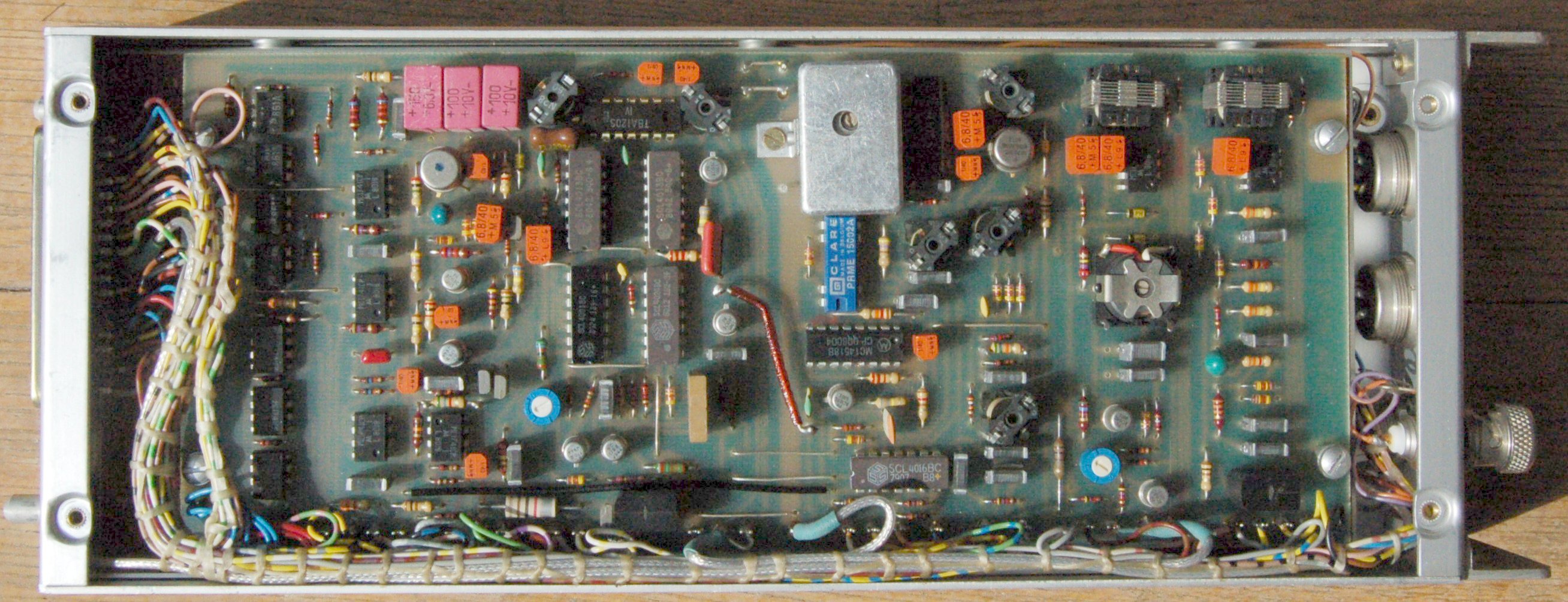

ZF I | Filters |
![](/Receivers/TE704C/TE704C-FLT.tn.jpg) |
![](/Receivers/TE704C/TE704C-ZFI.tn.jpg) |
